Kuvaus

Tekniset parametrit

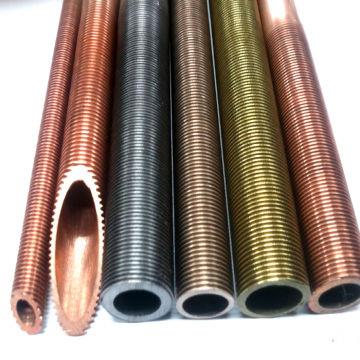

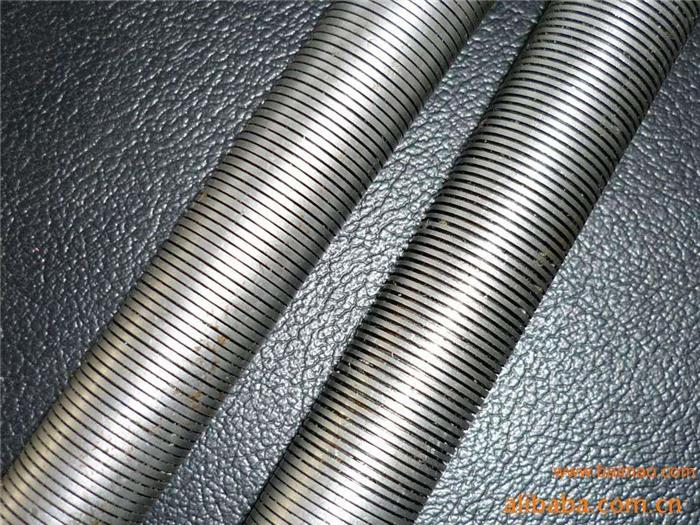

Matala kiertynyt putki on muovisen kylmän muodonmuutoksen kautta saatu hylsyputki.

Menetelmä käsittää sen, että sileästä putkesta tehdään ristit, joilla on erityinen geometrinen muoto ilman materiaalin poistoa; tämä muovinen muodonmuutos aiheuttaa lämmönsiirtotehon lisäyksen ja mahdollistaa lämmönvaihtimen koon pienentämisen.

Lauhdutinputki "Y-fin"

Höyrystinputki "T-fin"

Sisäkaulus (IG) Low Fin Tube

Sisäkaulus (IG) Y-Fin / T-fin Tube

Titanium Low Fin Tube myytävänä

Aallotettu ruostumaton teräsputki

Puristetut pienen letkutangot

Ruostumaton teräsputki Integral Low Fin Tube

Kupariputkiputki Integral Low Fin Tube

Korkean suorituskyvyn kupariputkiset aaltoputket

Lauhduttimet, alhaiset kierteitetyt putket

SMLS Titanium-integraalinen, alhaalla kierteitetty putki

Kupariputket pienessä mittakaavassa

C12200 Copper Low Fin Tube Sisä- ja ulkopinta

Valmistusprosessi

Eoveista puristetaan tavanomaisten putkien ulkoseinän kautta kulkutelalla. Putket ja reunat ovat samassa palan putkessa.

Sovellukset

Integral Low Finned Tubes löytää etusija seuraavilla teollisuudenaloilla:

1. Lämmitysjärjestelmät;

2. Tuuletusjärjestelmät;

3. Jäähdytys- ja ilmastointilaitteet;

4. Koneenrakennus;

5. Autoteollisuuden valmistus;

6. Kemikaalit ja pertrochemical and power plant technologies.

Perusputken halkaisija 12,7 mm-25,4 mm

Base-putken seinämän paksuus 1.65mm-3.0mm

Paksuus 0,3 mm - 0,5 mm

Fin pitch 0.9mm-1.5mm

Hylkeen korkeus 0.9mm-1.3mm

Pohjamateriaali: ruostumaton teräs, hiiliteräs, alumiini, titaani, nikkeli, kupari jne.

Kehitetty menetelmäksi nesteiden lämmönsiirtotehon lisäämiseksi minimoiden samalla lämmönvaihtimen fyysinen koko ja kustannukset

Reuna valmistetaan rullaamalla putken seinämästä ja se on siten yhtenäinen putken kanssa. Johtuen valssauksesta seinän paksuus reunan alapuolella pienenee verrattuna tavallisiin päihin. Yläosion poraus pienenee hieman. Useimmat putkimaiset materiaalit voidaan päällystää, mutta materiaalin kovuus yleensä määrittää leimauskoodin tai profiilin.

Vaikeampia materiaaleja, kuten ruostumatonta terästä, nikkeliseoksia ja titaania, toimitetaan tavallisesti suuremmille rihmisteille (28, 30 tai 36 ruutua / tuuma). Tämä matala päätyprofiili vähentää materiaalin työstymistä ja auttaa eliminoimaan kantasolujen halkeilua.

Pehmeämmät materiaalit, kuten hiiliteräs, kupari ja kupariseokset, toimitetaan tavallisesti syvemmälle profiilille, mikä antaa pienemmän rihmatehon (16 tai 19 ruutua / tuumaa).

Sileät päätypituudet ja välittäjät, jotka eivät ole päätyjä, on määritettävä.

Valmistetut putket voidaan tarvittaessa taivuttaa. U-mutka-alue voi olla joko finned tai plain, täyttää vaaditut määrittelyt.

VALMISTUSRAJOITUKSET

materiaalit:

1. Hiili ja matala seosteräs

2. Ruostumaton teräs: TP304 / TP304L / TP316 / TP316L / TP321 ja duplex

3. Kupariseokset: Alloy 443/687/706/715 jne

4. Titaani ja korkeat nikkeliseokset

PINTA-ALUEEN PARANTAMINEN

Tyypilliset pinta-alan parannukset käyttämällä integroitua alhaalla varustettua putkea ovat:

1. 19,05 mm OD, 19 ruutua / tuuma: 270%

2. 25,4 mm: n ulkohalkaisija 26 ruutua / tuuma: 330%
