ASTM A213/A213M on saumattomien ferriittisten ja austeniittisten seosteräskattiloiden, tulistimen ja lämmönvaihdinputkien erittely. Tämä eritelmä kattaa saumattomat ferriittiset ja austeniittiset teräskattilat, tulistimet, lämmönvaihdinputket, jotka on nimetty arvoiksi T5, TP304 jne.
Tämän spesifikaation mukaan tavallisesti toimitetut putkien koot ja paksuus ovat 1/8 tuumaa [3,2 mm] sisähalkaisijaltaan 5 tuumaan [127 mm] ulkohalkaisijaan ja 0.015-0,5 tuumaa [ 0,4–12,7 mm], mukaan lukien seinämän vähimmäispaksuus tai, jos tilauksessa on ilmoitettu, keskimääräinen seinämäpaksuus. Muita halkaisijaltaan olevia putkia voidaan toimittaa edellyttäen, että tällaiset putket täyttävät kaikki muut tämän spesifikaation vaatimukset.

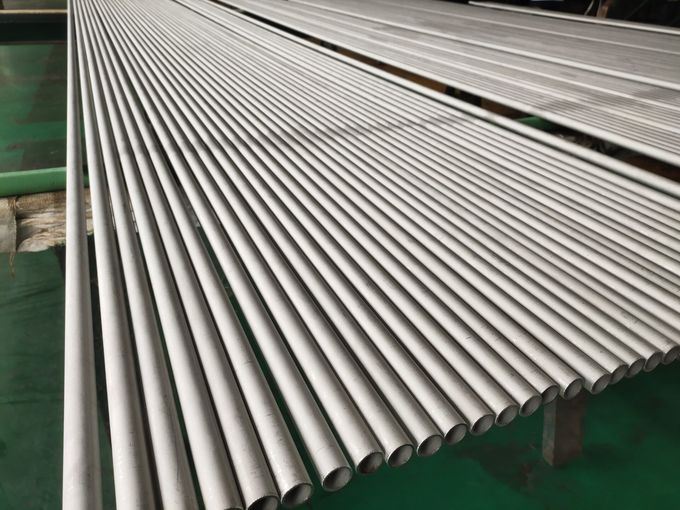

Tekniset tiedotRuostumaton teräsputki A213
Tekniset tiedot:ASTM A213 ruostumattomille teräsputkille
Arvosana:TP304, TP304L, TP316, TP316L, TP 310S, TP317L, TP321, TP347, TP347H jne.
Ulkokehän halkaisija:1/8–5 tuumaa [3,2–127 mm]
Seinämän paksuus:{{0}}.015 - 0,5 tuumaa [0,4 - 12,7 mm]
Pituus:Vakiopituus tai tarpeen mukaan
Pinnan viimeistely:320G, 2B, Hiusraja, Peilikiillotettu, 400G, BA, No.1, 800G, No.3, 500G, HL, 2D, Satiini, No.8, 400G, 180G, 600G, Peiliviimeistely, 1D, No.4, 8K tarpeen mukaan
Käsittelypalvelu:Kelan purkaminen, muovaus, lävistys, taivutus, leikkaus, hitsaus
Standardit:ASTM, JIN, DIN, AISI, GB, SUS, EN
Valmistustyyppi:Saumaton / ERW / hitsattu / valmistettu / CDW / CDS / DOM / CEW / 100 prosenttia röntgensäteellä hitsattu
Loppu:Tasainen pää, viisto pää, kierre
Tekniikka:Kylmävedetty, kylmävalssattu, kuumavalssattu putki
Sovellukset:Lämmönsiirrin, kattila, superlämmitinteollisuus, sähköntuotanto, ruoka ja juomat, petrokemianteollisuus jne.
Kemiallinen koostumus ( %)Ruostumaton teräsputki A213
Arvosana | C, max | Mn, max | P, max | S, max | Si, max | Cr | Ni | Mo | Huom | Ti |
TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 18.0-20.0 | 8.0-11.0 | - | - | - |
TP304H | 0.04-0.10 | 2.00 | 0.040 | 0.030 | 0.75 | 18.0-20.0 | 8.0-11.0 | - | - | - |
TP304L | 0.035 | 2.00 | 0.040 | 0.030 | 0.75 | 18.0-20.0 | 8.0-13.0 | - | - | - |
TP310S | 0.08 | 2.00 | 0.045 | 0.030 | 0.75 | 24.0-26.0 | 19.0-22.0 | 0,75, maks | - | - |
TP310HCbN | 0.04-0.10 | 2.00 | 0.030 | 0.030 | 0.75 | 24.0-26.0 | 17.0-23.0 | - | 0.20-0.60 | - |
TP316 | 0.08 | 2.00 | 0.040 | 0.030 | 0.75 | 16.0-18.0 | 11.0-14.0 | 2.00-3.00 | - | - |
TP316L | 0.035 | 2.00 | 0.040 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.00-3.00 | - | - |
TP316H | 0.04-0.10 | 2.00 | 0.040 | 0.030 | 0.75 | 16.0-18.0 | 11.0-14.0 | 2.00-3.00 | - | - |
TP316Ti | 0.08 | 2.00 | 0.035 | 0.030 | 1.00 | 16.0-19.0 | 11.0-14.0 | 1.80-2.50 | - | 5C-0.70 |
TP321 | 0.08 | 2.00 | 0.040 | 0.030 | 0.75 | 17.0-20.0 | 9.0-13.0 | - | - | 5C-0.60 |
TP321H | 0.04-0.10 | 2.00 | 0.040 | 0.030 | 0.75 | 17.0-20.0 | 9.0-13.0 | - | - | 4C-0.60 |
TP347 | 0.08 | 2.00 | 0.040 | 0.030 | 0.75 | 17.0-19.0 | 9.0-13.0 | - | 10xC-1.00 | - |
TP347H | 0.04-0.10 | 2.00 | 0.040 | 0.030 | 0.75 | 17.0-20.0 | 9.0-13.0 | - | 8xC-1.00 | - |
Mekaaniset ominaisuudetRuostumaton teräsputki A213
Arvosana | Lämpökäsittely | Lämpötila F (C), min | Vetolujuus ksi (MPa), min | Myötolujuus ksi (MPa), min | Venymä ( prosenttia ), min | Kovuus |
Rockwell | ||||||
TP304 | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP304L | Ratkaisu | 1900 (1040) | 70 (485) | 25 (170) | 35 | 90 HRB |
TP304H | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP310S | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP316 | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP316L | Ratkaisu | 1900 (1040) | 70 (485) | 25 (170) | 35 | 90 HRB |
TP316H | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP316Ti | Ratkaisu | 1900 (1040) | 75 (530) | 30 (205) | 10 | 90 HRB |
TP321 | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP321H | Ratkaisu | 2000 (1100) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP347 | Ratkaisu | 1900 (1040) | 75 (515) | 30 (205) | 35 | 90 HRB |
TP347H | Ratkaisu | 2000 (1100) | 75 (515) | 30 (205) | 35 | 90 HRB |
Kuumamuovattuja putkia varten
1/2 tuumaa - 2 1/2 tuumaa. Putkien halkaisija, 20 prosenttia , - -12,5 prosenttia
Yli 2 1/2 tuumaa, t/D Vähemmän tai yhtä kuin 5 prosenttia plus 22,5 prosentista -12,5 prosenttiin
Yli 2 1/2 tuumaa. t/D＜5 prosenttia plus 15 prosentista -12,5 prosenttiin
Kylmämuovattuihin letkuihin
Sallitut vaihtelut määritetystä keskimääräisestä seinämänpaksuudesta ovat plus /- 10 prosenttia määritetystä keskimääräisestä seinämän paksuudesta kylmämuovattujen putkien osalta.
ja, ellei ostaja toisin ilmoita, on oltava yllä olevan kuumamuovattujen putkien taulukon mukaiset.
Tilaustiedot
Ostajan vastuulla on määrittää kaikki tämän eritelmän tuotteille vaadittavat vaatimukset. Tällaisia huomioon otettavia vaatimuksia ovat muun muassa seuraavat:
- Määrä (jalat, metriä tai pituuksien lukumäärä)
- Materiaalin nimi (saumattomat putket)
- Luokka (TP304/L, TP316/L jne.)
- Kunto (kuumaviimeistely tai kylmä viimeistelty)
-Säädellyt rakenteelliset ominaisuudet
-Koko (ulkohalkaisija ja pienin seinämän paksuus, ellei keskimääräistä seinämän paksuutta ole ilmoitettu)
-Pituus (tietty tai satunnainen)
-Hydrostaattinen testi tai tuhoamaton sähkötesti
- Erittelynimi ja julkaisuvuosi
